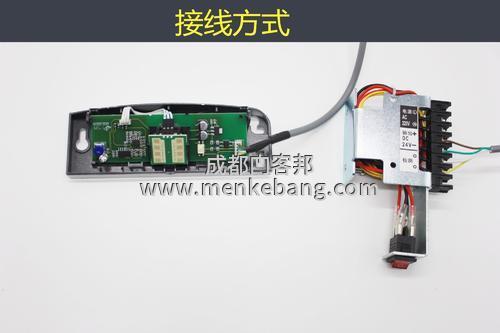

新銳bai帝的電源接線柱那塊更改成一排的接線

最上面du是220V電源輸入，下面四個才是探zhi頭的接線柱

探頭里面一般是1 2 3 4 插頭，3 4是12-24V電源（dao一般為紅線）

1 2是信號（一般為黃線或者白專線），這個要看清楚的，不要接錯屬了

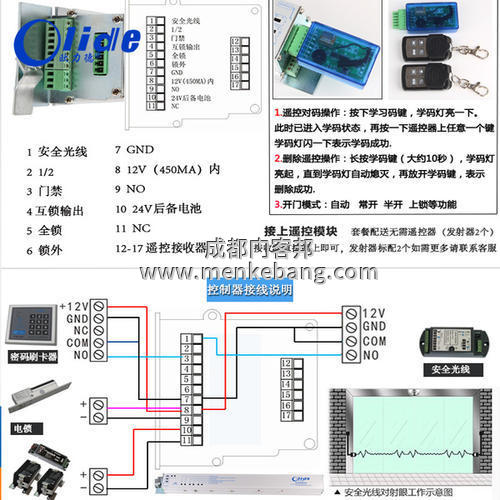

下面來說說松下自動門接門禁怎么接法呢？

1.松下自動門本身的電源端子臺，其中兩根是電源線，兩根是24V直流電。另外兩個是信號檢測線。

門禁系統的控制器或者繼電器輸出的COM和NO就是門禁信號線。

接線完成后，請設置授權卡許可和開門延遲時間，以便自動門可以打開和關閉

（需要檢測是否帶電壓，會損壞松下自動門控制器系統）

（添加一個弱隔離器：門禁制器上的繼電器有一個用于電鎖的保護電路。這種保護可能會對自動門產生副作用。門可能會中途關閉，或者中途關閉并再次）

推薦閱讀：自動門無線手壓開關怎么接線   德普爾自動門接線說明書   感應門安全光線接線圖   自動門接線說明書

以上是直接實現松下自動門接門禁怎么接的方法。

2.購買松下多功能擴展器 可以實現感應器和門禁系統共存，

而且可以增加自動門磁力鎖 實現鎖門功能，有了松下多功能擴展器 就不會影響門禁系統和自動門的使用。

因為沒有安裝松下自動門磁力鎖的是可以可以手動強行打開的。

（否則，不建議您安裝電子鎖以防止自動門被打開。由于安裝了電子鎖，可能會損壞自動門的結構。）
