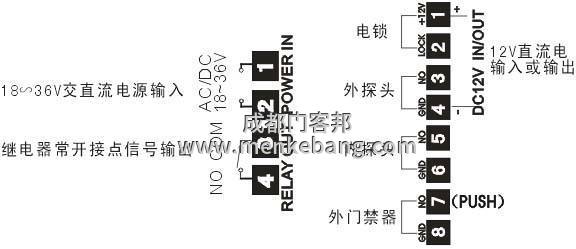

感應門感應器探頭接線圖,探頭接線方法,自動門感應器說明書

首先拿出原配的線，有四針插座的那頭插感應器里面（打開就能看到一個插座），另一頭線接在接線端子那邊。顏色相同的一般是信號線，顏色不同的是電源線。分別接在端子的對應位置上。端子一般是從上到下220V 24V 信號線。旁邊應該有標簽指示。

自動門感應器安裝說明書／步驟

1、為確保自動門感應器安裝后的正常使用，其安裝工作必須按照說明書的要求，由專業人員來進行安裝，同時還應參照產品所附的接線圖正確連接。

2、自動門感應器的安裝所用的電源線和電機動力線應選用線徑不小于1．5mm2銅芯護套電纜，其它控制線應選用導線截面不小于0．5mm2的銅芯電纜。電源火線應接于控制器的L端，零線應接于控制器的N端。

3、自動門感應器機內保險最好使用Ф5×20mm／6A的快速熔斷器，嚴禁將機內保險作直接短路使用。感應器的探頭安裝于室外適當高度，角度可以根據實際情況具體調整。

4、自動門感應器的安裝位置應根據用戶的具體情況選擇適當位置懸掛于無磁場干擾的墻體上，安裝高度距地面不應小于1．2m。從控制器中引出的電纜要沿墻體進行固定，并固定牢固。

5、自動門感應器安裝完成后，在正式通電前，要對全部的安裝工作進行一一仔細檢查，確認無誤之后方可接通電試運行。探頭安裝于室外適當高度，角度可以調整。

上面感應自動門感應器接線安裝完后，調整自動門感應器原理感應范圍如下：

 1、靈敏度旋鈕調整，通過調整MCU數模轉換門限值確定靈敏度的高低。不同版本的感應器其位置不同，詳見隨機說明書。

 2、放大電路增益調整，這個旋鈕的位置在放大電路原件周圍。這個旋鈕一般情況下不要調整，它被用于生產自動門廠家校正微波模塊靈敏度輸出的離散性。增益調整旋鈕與靈敏度調整旋鈕相比，增益調整旋鈕不如靈敏度旋鈕操作起來那么容易。

 3、可以通過調整微波模塊的俯仰、水平角度調整感應器的作用區域。其中靈敏度和微波天線仰角調整是比較簡潔直觀的方法，同時注意調整天線角度的時候務必要斷電后進行，有些自動門感應器損壞就是因?yàn)樵谡{(diào)整天線仰角的時候碰觸到了電子線路板部分造成短路，進而燒壞電子元件而損壞。

自動感應器適用性：

　　1、廣泛性：適用于辦公大樓、銀行、餐廳、酒店和購物中心以及醫院等各種場合，最大程度地保證人們的行走和物品的運送的方便。

　　2、可靠性：能配合進來和出去的管制、特殊的時間內管制等所有的運作系統，沒有人鎖門的情況下也可以很安全。

　　3、安全性：當門扇處于關門進行中時，如果碰到障礙物和人的話，門扇就會立刻的反轉退回，防止人們受傷事件和機器損壞現象發生，以及確保人員的人身安全。

　　4、節能性：高質量的設計以及制作保證了它的暢快運行。同時，它也把建筑的能耗降到了最低。
